在新能源汽车（NEV）核心部件的测量中，电机壳体、变速器壳体等复杂零件往往需要多个探针系统协同工作才能达到最佳测量效果。然而，多探针的使用也带来了校准环节的新挑战——如何确保每一个探针都精准可靠？如何让三坐标测量机（CMM）在多探针配置下依然发挥出最大性能？

本期“附”能高效，“培”你进阶，为您深入解读动态矢量校准技术的原理、硬件配置与应用价值。

多探针测量的硬件保障

在NEV部件测量场景中，一套典型的硬件配置包括：
214mm参考球支架（RSH）
为探针校准提供稳定的基准

RSH双参考球升级套装
支持两个校准球以精确对向方式排列

双面探针系统
覆盖不同方向的测量特征

VAST Gold主动式扫描传感器
保障高精度触测与高速扫描

在NEV部件生产中，多探针使用已成常态。为了确保稳定的测量结果，需要精准且可复现的校准流程——这包括专用的参考球套装和验证程序。

对向双探针校准的硬性要求

RSH升级套装（双面180°）实现了两个参考球的精确对向排列——这是对向双探针进行动态矢量校准的硬件前提。

在这一配置中，有两个关键要求：

参考球的赤道区域必须能被对应探针完全触及

探针球头绝不能与参考球的杆部或支架发生碰撞

此外，在蔡司CALYPSO测量软件中，内置了RSH支架定义功能，可精确获取每个参考球的倾斜角度与旋转位置，为校准参数的正确设定提供数据支撑。

为什么需要动态矢量校准？

与标准矢量校准相比，动态矢量校准的最大区别在于：它不仅仅考虑探针本身的质量、长度和弯曲特性，更将CMM的运动动力学纳入了校准体系。

这意味着，动态矢量校准能够真实反映探针在实际高速扫描工况下的行为表现，为后续测量精度提供更扎实的补偿基础。

动态矢量校准具体检查了什么？

在工件测量过程中，CMM需要精准控制其运动姿态——接近目标特征时加速，到位后减速至完全停止。

这一整套动态行为的补偿与校准，由蔡司VAST Navigator技术来承担：

运动加速与减速的补偿校正；离心力补偿；切向逼近与回退；螺旋扫描

利用动态矢量校准获得的探针特性参数，蔡司VAST Navigator能够根据工件的公差要求，实时计算并匹配最优扫描速度。其结果是：在测量精度丝毫不降的前提下，测量周期显著缩短——设备利用率与产出效率随之提升

RSH：被忽视的关键一环

RSH在整个校准链条中占据着不可替代的位置。支架的刚性与材质精度直接决定了校准的可信度——如果支架或立柱刚性不足、材料精度不达标，整个测量精度都将失去可靠性。

在蔡司，RSH是附件实验室中经过最充分测试与验证的产品之一，以确保其能够胜任严苛的工业应用场景。

因此，对于涉及多探针的复杂应用，务必执行动态矢量校准流程。

参考球精度等级：按需选择

参考球本身也分为不同精度等级，适配于不同级别的测量任务：

等级：Basic基础版
适用场景：标准测量任务
特征：满足常规精度需求

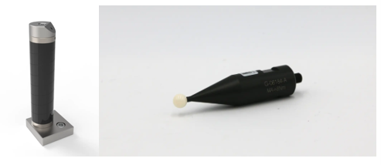

推荐产品：标准套装RSH-214,带参考球600332-9265-000

等级：Standard标准版
适用场景：高精度测量任务
特征：更高的圆度精度与表面质量

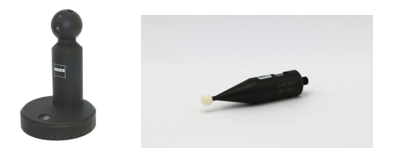

推荐产品：基本套装RSH-214, 600332-9165-000+参考球RS-DK8-1-C，600332-8443-000

等级：Expert专家版
适用场景：最高精度要求
特征：最佳圆度精度与表面质量
推荐产品：碳纤维参考球底座626106-9010-000+参考球RS-DK8-1-C，600332-8443-000

选型提示：

当使用极小直径探针球头时，必须选择合适的参考球以避免球头与球支架发生干涉或碰撞。

探针球头直径2mm以上，建议选择DK25/30的参考球
探针球头直径1-2mm，建议选择DK15的参考球
探针球头直径1mm以下，建议选择DK8的参考球

对于光学传感器，则需配备哑光表面的参考球，以确保传感器校准的可靠性与重复性。

点击进入蔡司工业质量商城，购买参考和校准产品

微信小程序路径：

#小程序://蔡司工业质量商城/BVEzAkuGZD5aLfg

动态矢量校准，作为蔡司Navigator授权的重要组成部分，其核心逻辑在于：一次精准的初始校准，为后续所有高速测量奠定基础。对于NEV部件这类需要多探针协同的复杂应用场景，它不仅是精度的保障，更是效率的引擎。

点击进入蔡司工业质量商城，购买ZEISS CALYPSO现场定制培训

微信小程序路径：

#小程序://蔡司工业质量商城/lkMQIt5evaGoKCc

如果您对于Navigator技术有任何使用上的疑问，也可以申请蔡司CALYPSO定制培训课程，我们的应用技术专家会为您提供专项的现场演示和讲解，帮助您更好地使用Navigator功能以及RSH校准装置。
